常州市君诺干燥设备有限公司生产干燥机/混合机/制粒机/包衣机/各种设备非标定制厂家

工作原理

　　振动流化床干燥机由布料系统、进风过滤系统、加热冷却系统、主机、分离除尘系统、出料系统、排风系统、控制系统等组成。工作时，由布料器将物料加入振动流化床干燥机干燥室，物料在干燥室中与热风、冷风相遇，形成流化态，进行传热、传质，完成干燥并冷却，少量物料细粉被风夹带，进入旋风分离器。在离心力的作用下，物料沿筒壁沉降，被分离下来。微量未被旋风分离器分离的细粉进入布袋除尘器，被捕集被回收，湿空气排空。控制系统：通过进出风口的测压、测温点的变送器信号等到DCS。其中热风进风处温度需实现远程控制，控制蒸汽比倒调节阀，从而控制进风温度在设定范围内。系统主要部位控制、显示信号（包括温度、风压等）在仪表柜上显示。

工艺流程

产品特点

◆干燥系统主机截面设计，充分考滤了物料流化并减少粉尘夹带，干燥效率高。

◆干燥系统采用了旋风分离器和布袋除尘器二级分离、除尘进行物料回收，收粉率高，有效降低物料的损耗，使系统更环保。

◆对传统的主机进行了结构改进，使用寿命长、振动小、噪声低、布料均匀。

◆流态化匀称，无死角和吹穿现象，可以获得均匀的干燥及冷却产品。

◆料层厚度、物料停留时间以及全振幅变更均可实现无级调节，确保产品干燥要求。

◆对物料表面损伤小，可用于易碎物料干燥，物料颗粒不规则时不影响工作效果。

◆主机配有振动电机旋转装置，物料的停留时间大范围可调，确保产品的干燥质量。

◆设备过流部位材质采用不锈钢材料制作，并作酸洗钝化处理，结构过渡圆滑，主机设卫生级快开人孔及排污球阀，方便清洗检修。

◆干燥主机上、下床体有保温层，保温效果好，设备热损失较小。

◆主机床板，刚性好，开孔率合理，有效避免了漏料问题的产生。

◆出风管线，根据风量的不同，在某些部位，按变径设计，确保细粉不会沉留集聚。

◆整个系统在微负压下操作，且密闭，不会有粉尘飞扬，工作环境清洁。

◆设备核心外购件，均为名牌或知名品牌，确保系统运行稳定。

应用实例

◆石油化工行业

B无机物：硼砂、硼酸、玻璃纤维、氟化氢铵、高锰酸钾、过硼酸钠、硫氰酸铵、硫氢酸钠、硫酸钴、硫酸镍、七水硫酸锌、氯化铵、氯化钙、氯化锶、氯酸钠、碳酸锶、五水硫酸铜、亚氯酸钠、亚硫酸钠、硝酸铵钙、硝酸钾、硝酸钠、溴化钾、溴化钠、元明粉、盐

C有机物：草酸、丁二酸、对苯二酚、对硝基苯甲酸、富马酸、季戊四醇、间苯二酚、邻苯二酚、漂粉精、偏硅酸钠、葡萄糖酸内酯、葡萄糖酸钠、硫脲、山梨醇、双氰胺、亚氨基二乙腈、衣康酸

D化肥：磷酸二氢钾、磷酸氢钙、磷酸一铵、硫酸铵、七水硫酸镁

E农药：吡虫啉颗粒剂、草甘膦颗粒剂

F高分子聚合物：高吸水性树脂、聚苯乙烯树脂、聚丙烯酸钠

M日用化学品：洗衣粉

P化学助剂：甲基纤维素、聚丙烯酰胺、羟乙基纤维素、

◆食品饮料行业：L-阿拉伯糖、安赛蜜、赤藓糖醇、海鲜精、海藻糖、焦糖色素、酒石酸、鸡精、咖啡、面包屑、奶粉、柠檬酸、柠檬酸钾、柠檬酸钠、麦芽糖醇、木糖、木糖醇、茹精、砂糖、山梨酸钾、山珍精、食盐、糖精钠、味精、异VC钠、

◆制药医疗行业：金银花、扑热息痛、牛磺酸、维生素C

◆农林牧渔行业：油菜籽、种子

适用范围

　　可用于干燥或冷却工艺，适用于颗粒粗大或颗粒不规则而不易流化的产品，或因为要使颗粒保持完整而要求较低流化速度的产品及易于粘结、对温度敏感的产品干燥和含结晶水物料的表面水的脱除。

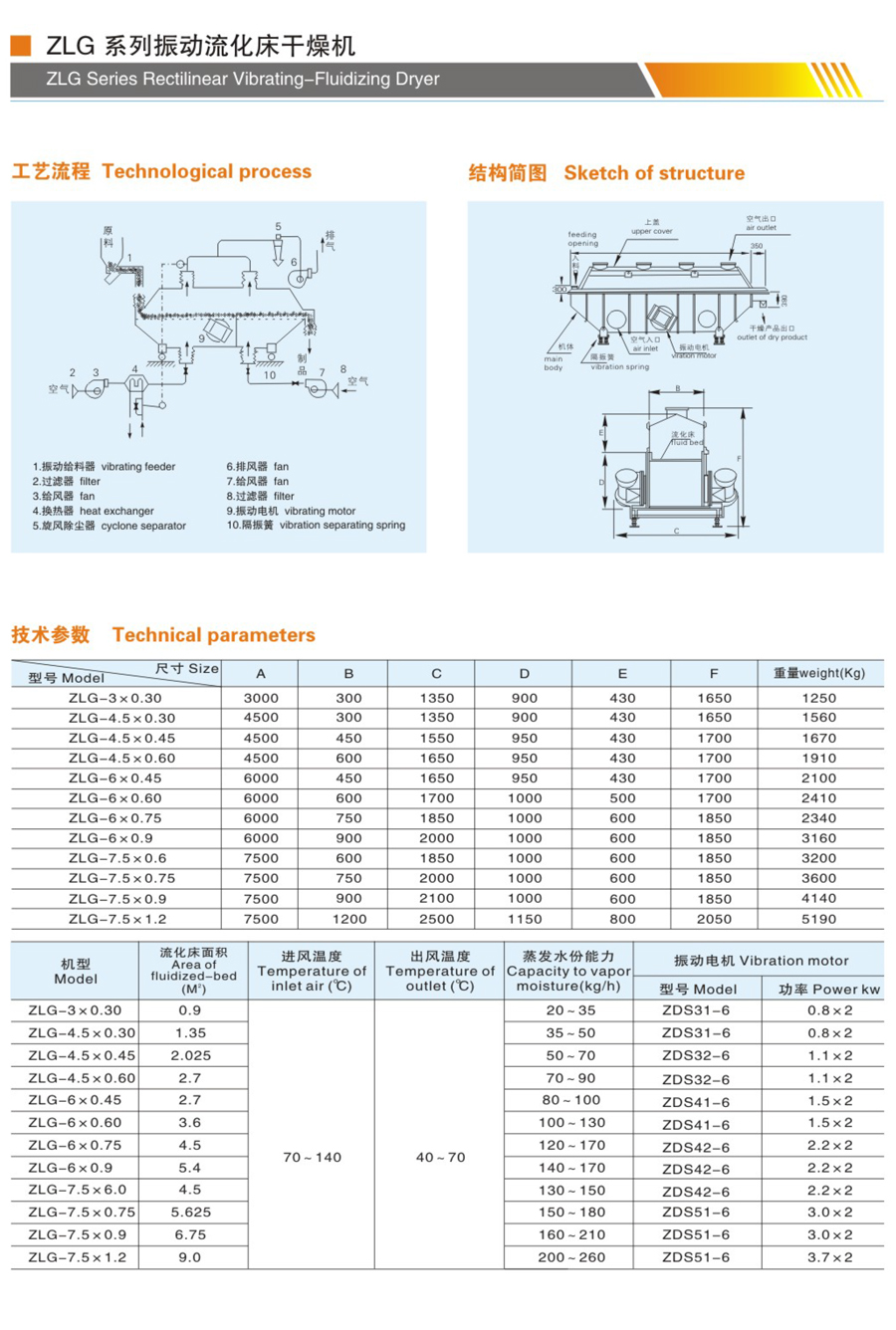

结构示意
